Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

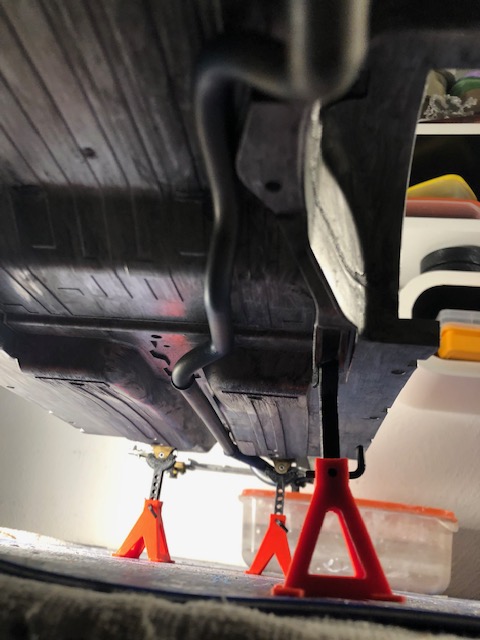

Montato a secco gruppo trasmissione, motore e linea di scarico per terminare il lavoro di sladature del downpipe

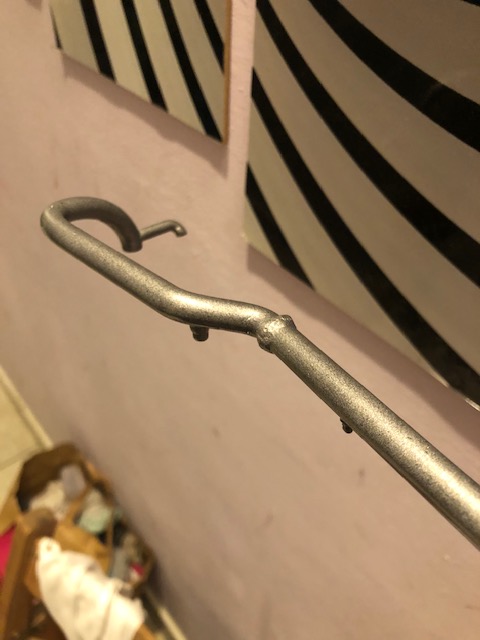

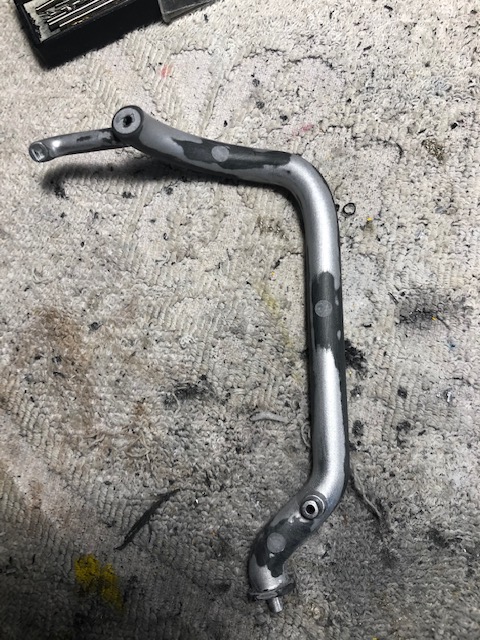

Dopo aver stuccato i due semitubi, ho dato 2 punti con ciano e bicarbonato. Smontato il tutto e infine saldato definitivamente.
Verniciato con prima mano di alluminio e una seconda molto leggera di gun metal, infine ho fatto il solito lavoro di scottature della linea di scarico e il solito lavoro per dare piu' veridicità al finale.
Applicato anche lo scudo termico nella parte anteriore del tunnel sul pianale.
Dopo aver stuccato i due semitubi, ho dato 2 punti con ciano e bicarbonato. Smontato il tutto e infine saldato definitivamente.
Verniciato con prima mano di alluminio e una seconda molto leggera di gun metal, infine ho fatto il solito lavoro di scottature della linea di scarico e il solito lavoro per dare piu' veridicità al finale.
Applicato anche lo scudo termico nella parte anteriore del tunnel sul pianale.
- frah2o
- Knight User
- Messaggi: 776
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

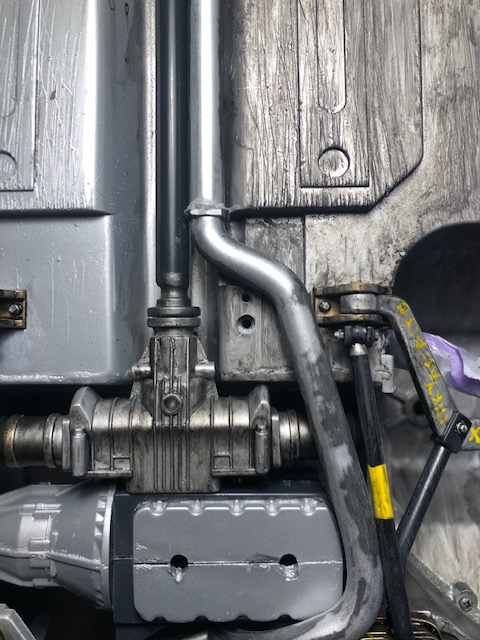

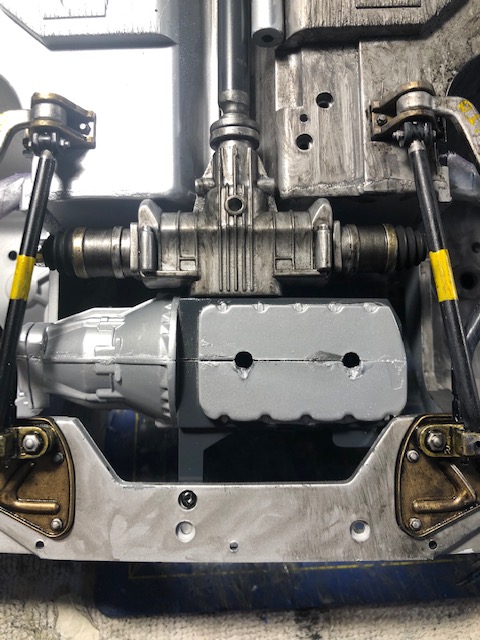

Gruppo trasmissione direi quasi completato (mancano solo le biellette della barra antirollio posteriore che ho dovuto sistemare e a breve saranno pronte)

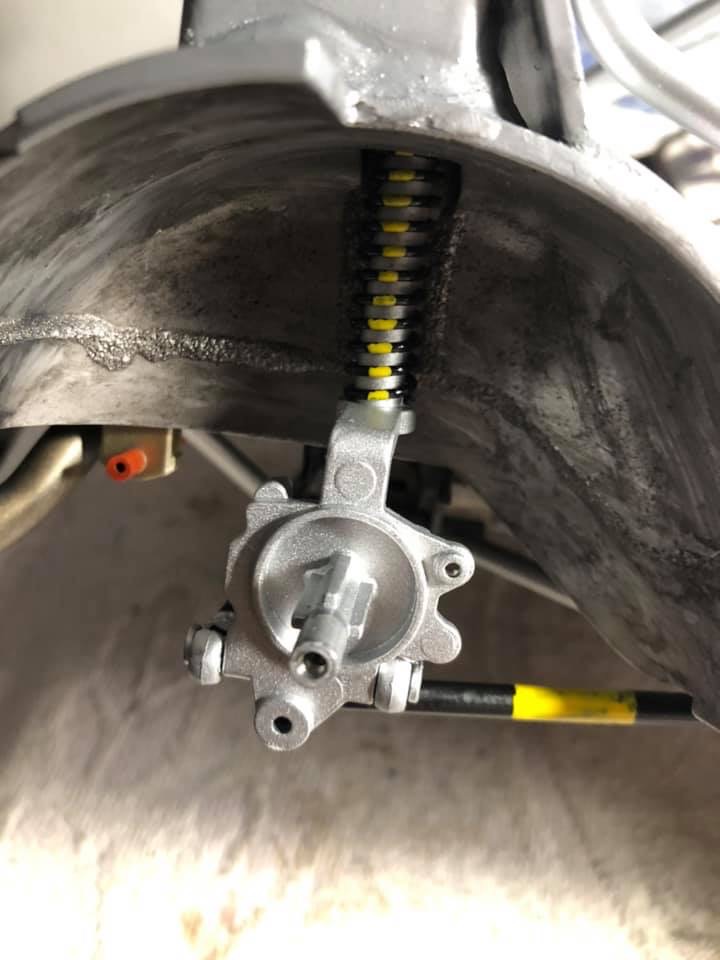

Tagliato le molle per l'assetto e segnate in giallo per uso asfalto, costruito i distanziali da montare sul duomo e abbassato il tutto di 9 mm (grazie a RIccardo per il remember della misura)
Aggiunto le fascette alle cuffie

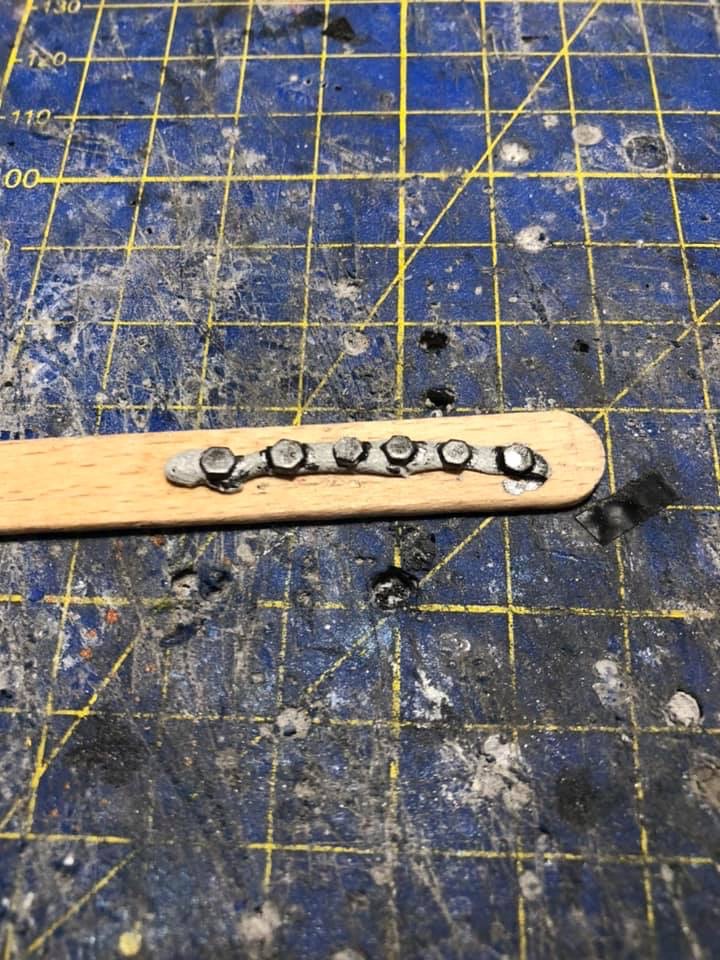

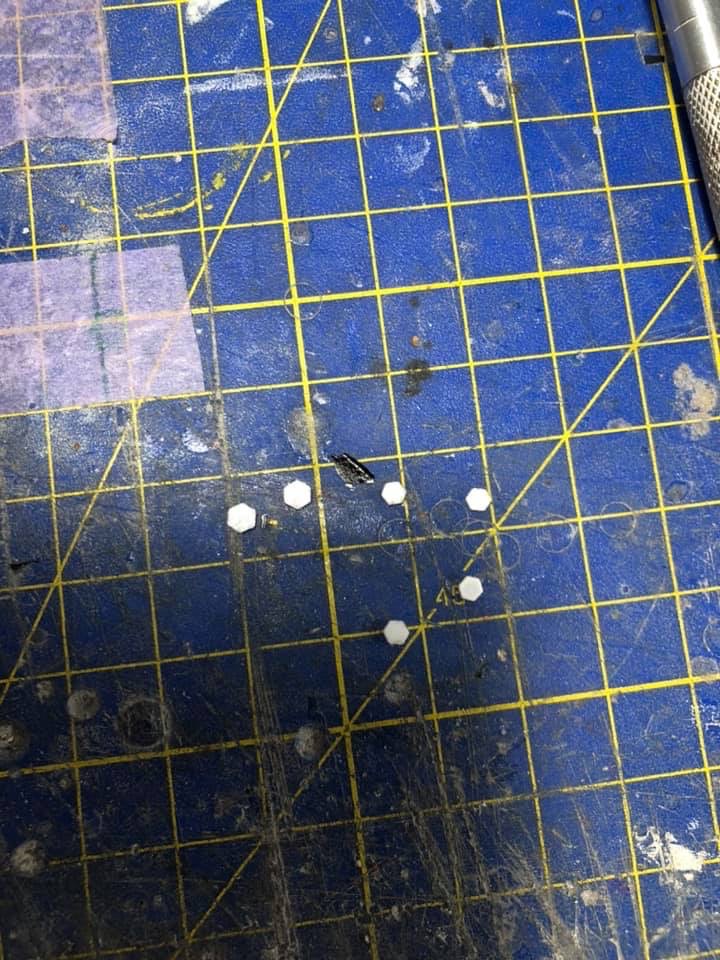

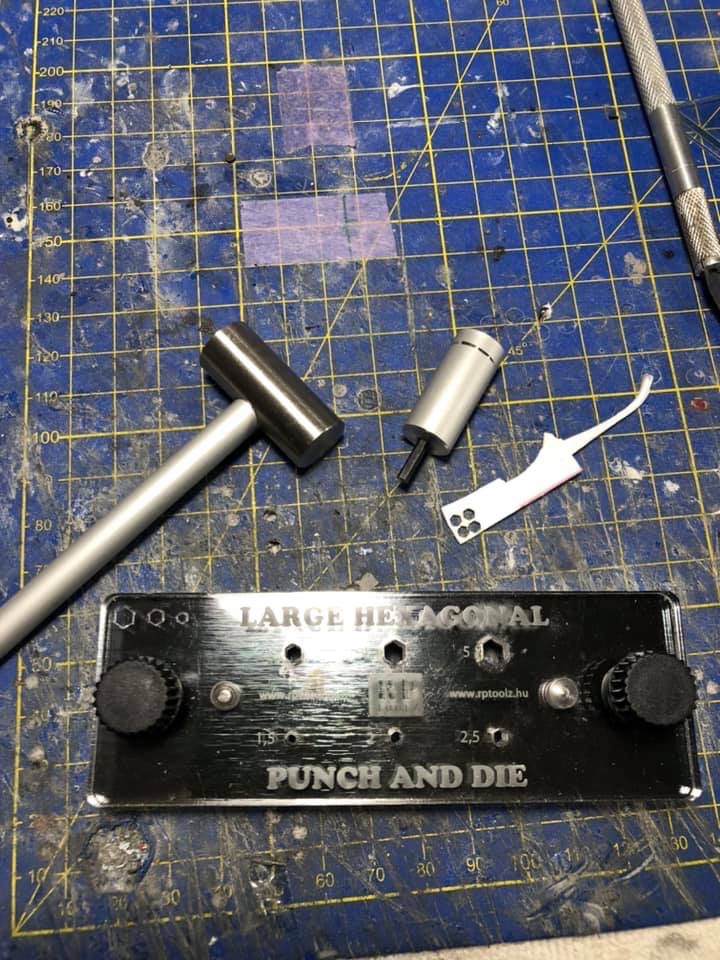

Con il punch & die ricreate le teste dei bulloni dei braccetti posteriori e e le teste dei bulloni delle testine di sterzo
Qualche piccolo dettaglio "SX e DX" sul corpo ammortizzatori
Colorati con la corretta combinazione di colori i giunti interni del differenziale posteriore.
Dopo il montaggio definitivo mano finale di wheatering e sporcature mixando come al solito panel line, AK dust e polveri tamiya.
Tagliato le molle per l'assetto e segnate in giallo per uso asfalto, costruito i distanziali da montare sul duomo e abbassato il tutto di 9 mm (grazie a RIccardo per il remember della misura)
Aggiunto le fascette alle cuffie
Con il punch & die ricreate le teste dei bulloni dei braccetti posteriori e e le teste dei bulloni delle testine di sterzo
Qualche piccolo dettaglio "SX e DX" sul corpo ammortizzatori
Colorati con la corretta combinazione di colori i giunti interni del differenziale posteriore.
Dopo il montaggio definitivo mano finale di wheatering e sporcature mixando come al solito panel line, AK dust e polveri tamiya.
- Poli 19
- User who live in the Force
- Messaggi: 3834
- Iscritto il: 8 dicembre 2015, 12:17
- Che Genere di Modellista?: Modellista Generico, importante che voli, velivoli AMI ed Elicotteri FF.AA. e FF.PP. Italia, non disdegno Jet o eliche di altre nazionalità!
- Aerografo: si
- colori preferiti: Tamiya e Gunze
- scratch builder: si
- Club/Associazione: MT
- Nome: Fiorenzo
- Località: Rimini
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
ciao Francesco,
lavori sempre al limite della perfezione...ottimo!
lavori sempre al limite della perfezione...ottimo!
- frah2o
- Knight User
- Messaggi: 776
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

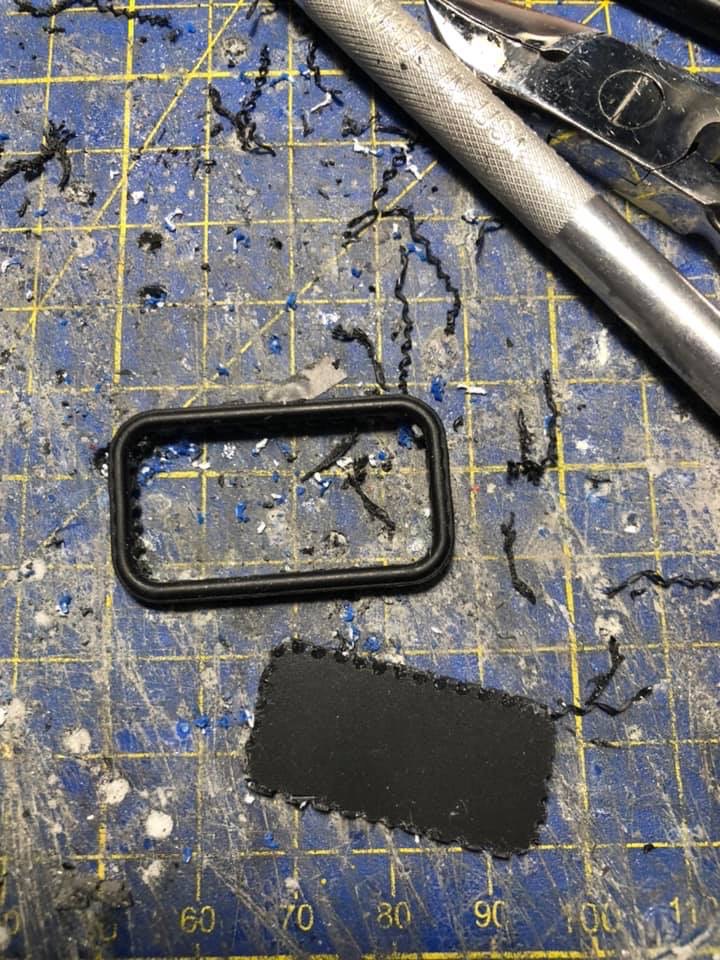

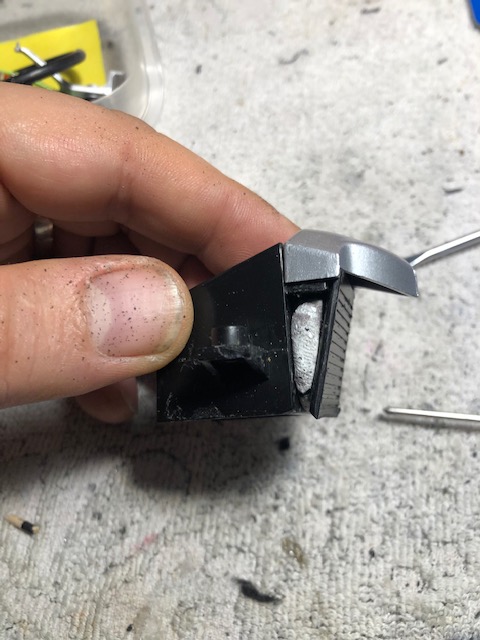

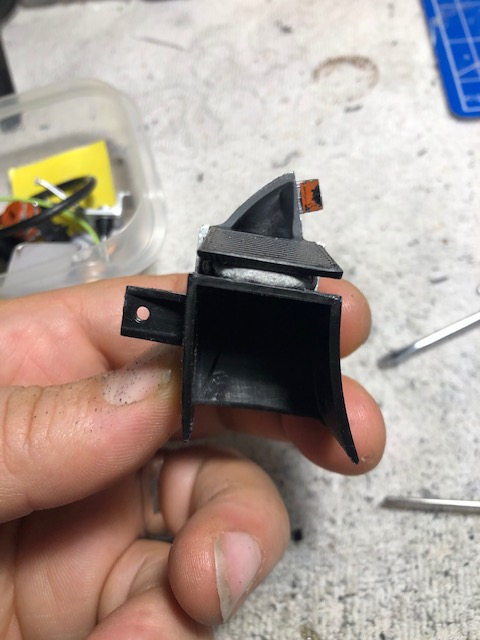

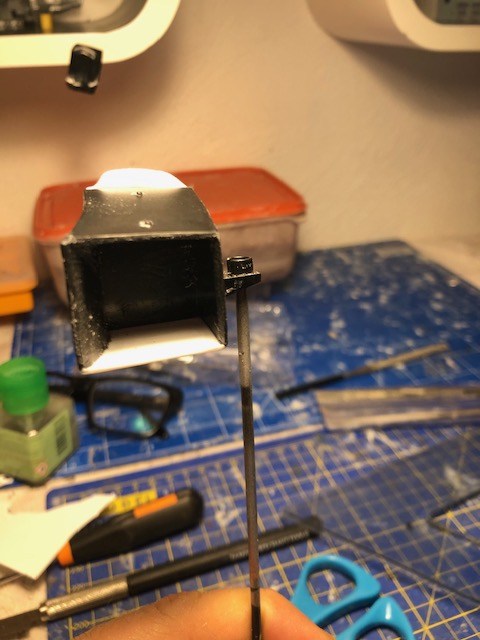

Ricostruito, o almeno cercato di da piu' dignità, il gruppo intercooler e convogliatore
- asportato l'adesivo in kevlar
- segato la parte anteriore del radiatore e riutilizzata come "faccia radiante" dell'intercooler

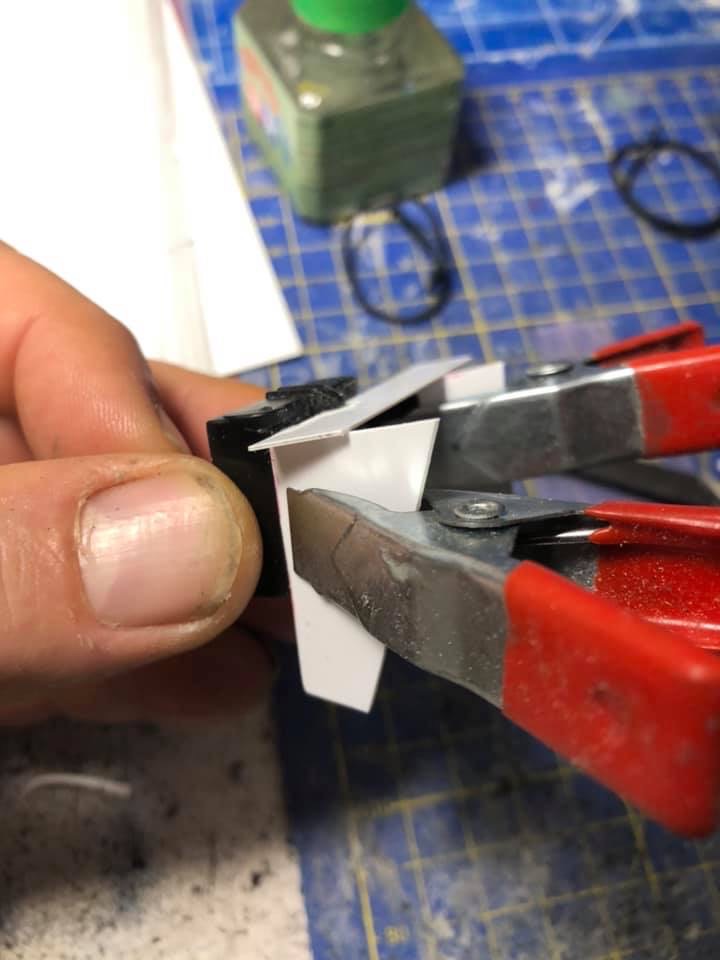

- autocostruito lati e fondo radiatore
-autocostruito fondo del convogliatore

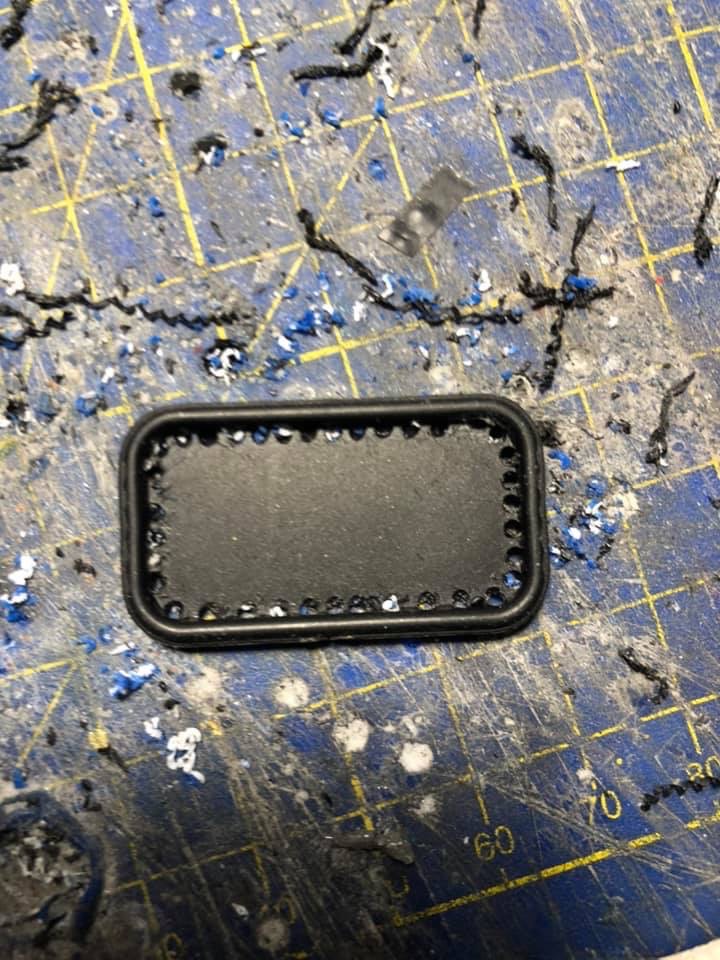

-aggiunta retina metallica interno convogliatore per simulare massa radiante interna intercooler
-aggiunta retina su lato esterno intercooler per dare una maggiore parvenza si radiatore
- aggiunta cornice alla massa radiante all'interccoler
- asportato l'adesivo in kevlar
- segato la parte anteriore del radiatore e riutilizzata come "faccia radiante" dell'intercooler
- autocostruito lati e fondo radiatore
-autocostruito fondo del convogliatore
-aggiunta retina metallica interno convogliatore per simulare massa radiante interna intercooler
-aggiunta retina su lato esterno intercooler per dare una maggiore parvenza si radiatore
- aggiunta cornice alla massa radiante all'interccoler
- frah2o
- Knight User
- Messaggi: 776
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
Continuo con i soliti lavori di modifica per dare un pò di dignità al vano motore.

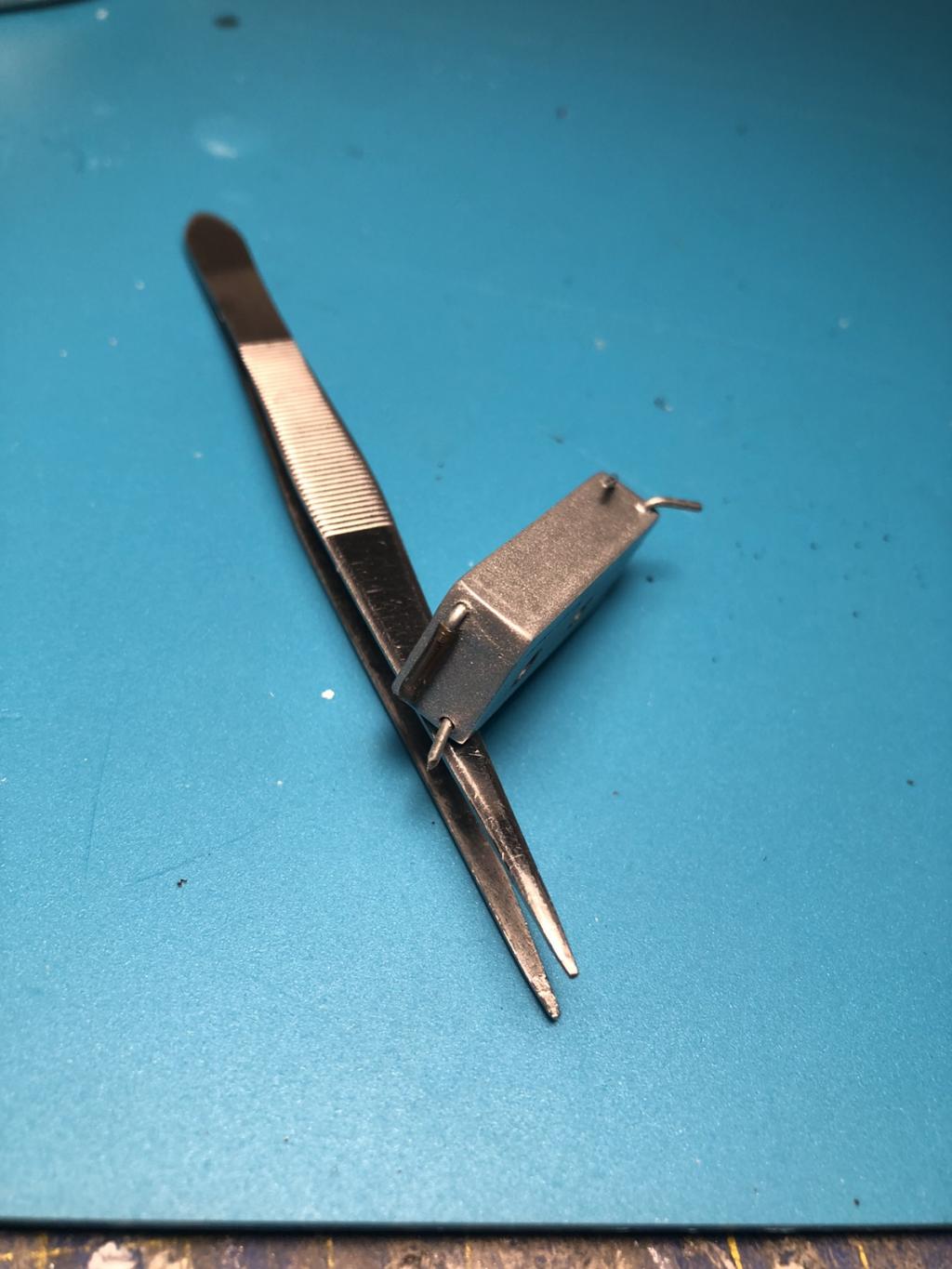

Modificata la batteria per ricavarne il radiatore olio differenziale e scatola guida
Aperta la presa aria interna all'abitacolo.
Non esiste la faccina che sbadiglia o che si addormenta...ma in questo caso sarebbe d'obbligo...
Modificata la batteria per ricavarne il radiatore olio differenziale e scatola guida
Aperta la presa aria interna all'abitacolo.
Non esiste la faccina che sbadiglia o che si addormenta...ma in questo caso sarebbe d'obbligo...
- frah2o
- Knight User
- Messaggi: 776
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

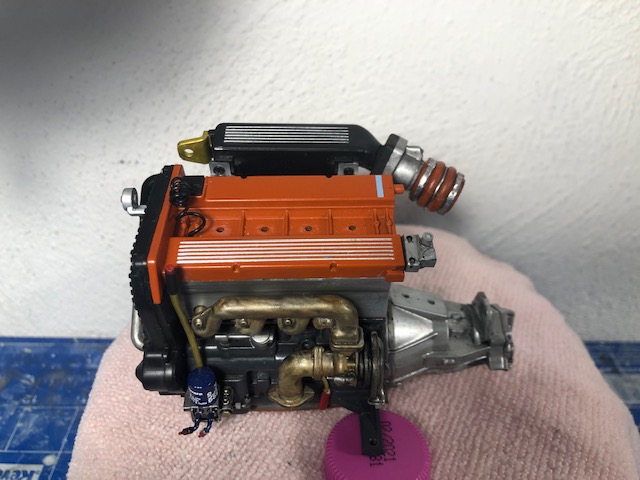

Durante un unica finestra di sole sono riuscito a verniciare i macro gruppi dei componenti del motore e gruppo mozzi.

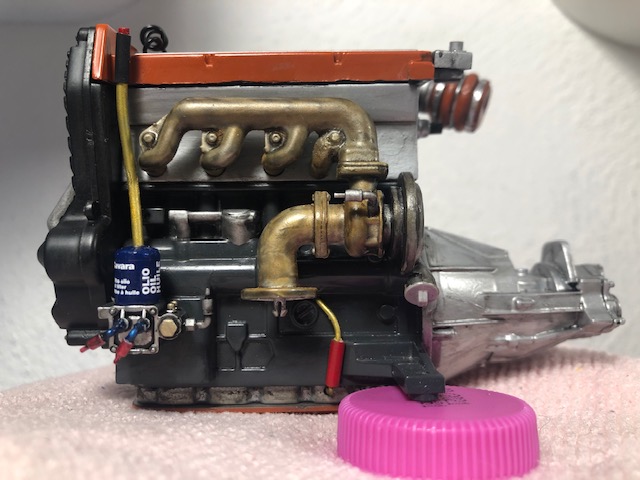

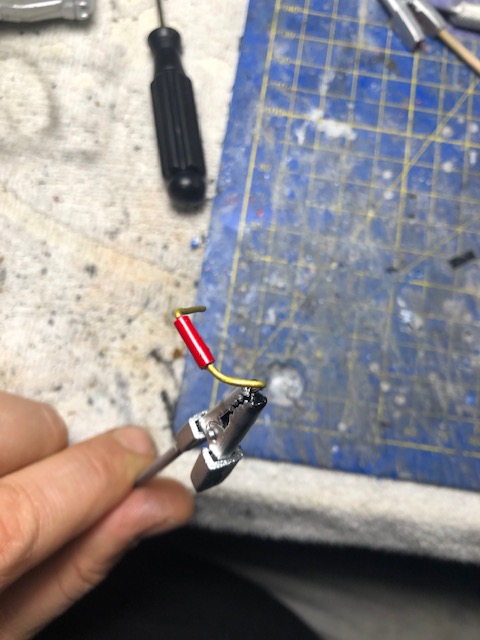

Seguendo il copione della mia Monte ho replicato gli stessi lavori anche su questa SanRemo

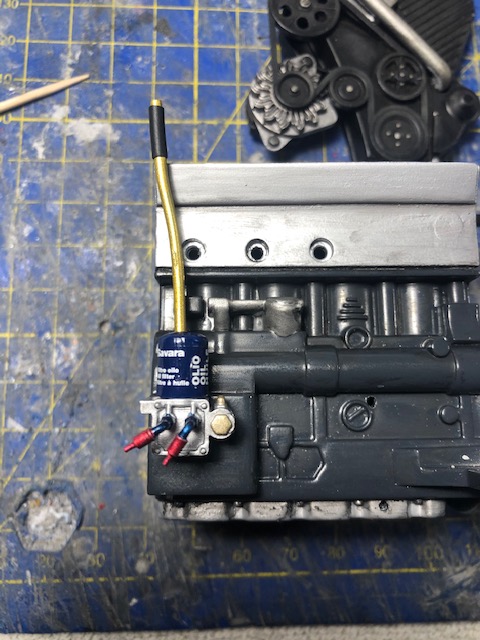

- Ricostruzione asta livello olio
- Riverniciatura supporto filtro olio con aggiunta raccordi idraulici per radiatore olio frontale
- Aggiunta raccordo per lubrificazione turbina
- Aggiunta decal filtro olio (Max91 alias MG Project)

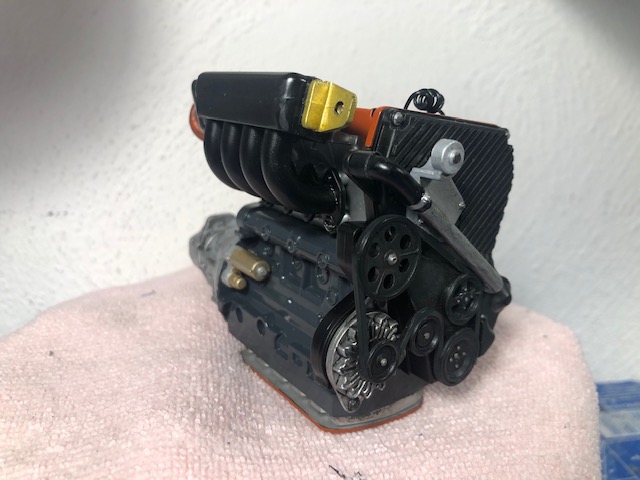

- Leggero dettaglio gruppo cinghie e pulegge
- Riverniciatura motorino avviamento
- Riverniciatura staffa per fissaggio regolatore pressione benzina
- Aggiunta cavo di massa coperchio punterie
- Riverniciatura sensora poszione albero a cammes
- Leggero dettaglio coppa olio
- Aggiunta condotto lubrificazione basamento coppa olio
- Riverniciatura corpo farfallato
- Riverniciatura dischi freno con leggera evidenza sulla pista frenante
- Aggiunta mozzi dischi (Max91 alias MG Project)
- Riverniciatura pinze freno con aggiunta benjio per future trecce
- Riverniciatura barra a duomi con posizionamento centralina IAW90
- Trattamento wheatering per collettore di scarico con aggiunta raccordo per lubrificazione turbina
- Leggero wheatering generale sul monoblocco
Seguendo il copione della mia Monte ho replicato gli stessi lavori anche su questa SanRemo
- Ricostruzione asta livello olio
- Riverniciatura supporto filtro olio con aggiunta raccordi idraulici per radiatore olio frontale
- Aggiunta raccordo per lubrificazione turbina
- Aggiunta decal filtro olio (Max91 alias MG Project)
- Leggero dettaglio gruppo cinghie e pulegge
- Riverniciatura motorino avviamento
- Riverniciatura staffa per fissaggio regolatore pressione benzina
- Aggiunta cavo di massa coperchio punterie
- Riverniciatura sensora poszione albero a cammes
- Leggero dettaglio coppa olio
- Aggiunta condotto lubrificazione basamento coppa olio
- Riverniciatura corpo farfallato
- Riverniciatura dischi freno con leggera evidenza sulla pista frenante
- Aggiunta mozzi dischi (Max91 alias MG Project)
- Riverniciatura pinze freno con aggiunta benjio per future trecce
- Riverniciatura barra a duomi con posizionamento centralina IAW90
- Trattamento wheatering per collettore di scarico con aggiunta raccordo per lubrificazione turbina
- Leggero wheatering generale sul monoblocco
- frah2o
- Knight User
- Messaggi: 776
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91

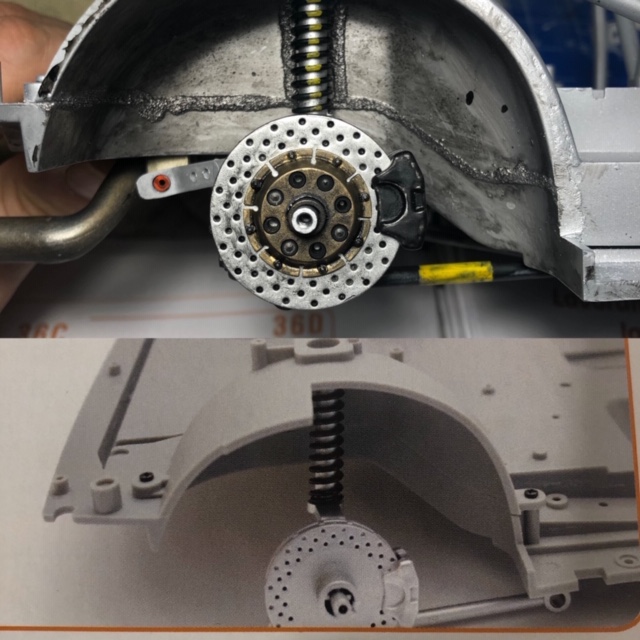

Riporto le foto delle differenze con il kit di base.....più fatte per il cliente che per me stesso.
A livello di motore mi manca il lavoro di kevlar e carbonio e poi credo di potere iniziare la fase finale di stesura cablaggi e cavi idraulici in modo da chiudere anche il capitolo del propulsore.
A livello di motore mi manca il lavoro di kevlar e carbonio e poi credo di potere iniziare la fase finale di stesura cablaggi e cavi idraulici in modo da chiudere anche il capitolo del propulsore.
- pitchup
- L'eletto
- Messaggi: 34077
- Iscritto il: 16 giugno 2008, 14:34
- Che Genere di Modellista?: Mi piacerebbe essere un modellista generico, ci ho anche provato ma alla fine il jet è sempre il primo amore!
- Aerografo: si
- colori preferiti: il verde
- scratch builder: si
- Nome: Max
- Località: Livorno
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
Ciao Francesco
Sempre difficile stabilire se sia un modello o quella vera…. ottimo ma... il filtro dell'olio è spettacolare!!!
saluti
Sempre difficile stabilire se sia un modello o quella vera…. ottimo ma... il filtro dell'olio è spettacolare!!!
saluti
- frah2o
- Knight User
- Messaggi: 776
- Iscritto il: 5 luglio 2016, 7:47
- Che Genere di Modellista?: Modellista alle prime armi con velleità di scratch builder e di progettazione e stampa 3d
- Aerografo: no
- scratch builder: si
- Nome: Francesco
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
Grazie Max, sempre troppo buono

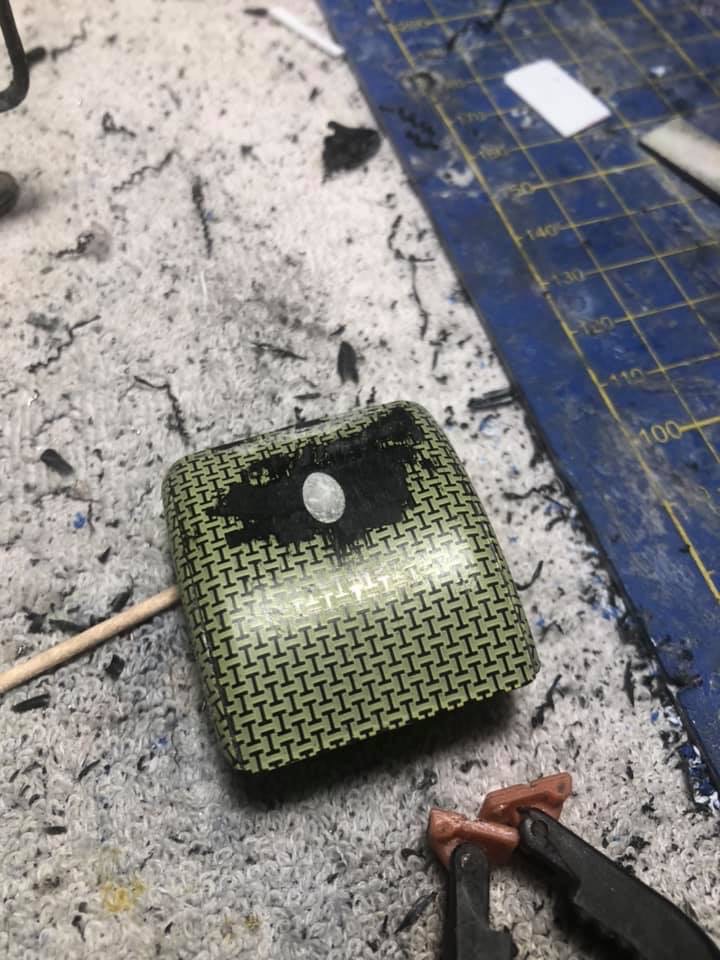

Decal kevlar per:
- convogliatore radiatore olio idroguida e cambio
- convogliatore intercooler
- presa aria abitacolo con extra pannello sul firewall
Nel mentre asciuga il trasparente su tutto il kevlar sono andato avanti con l’extra del motore

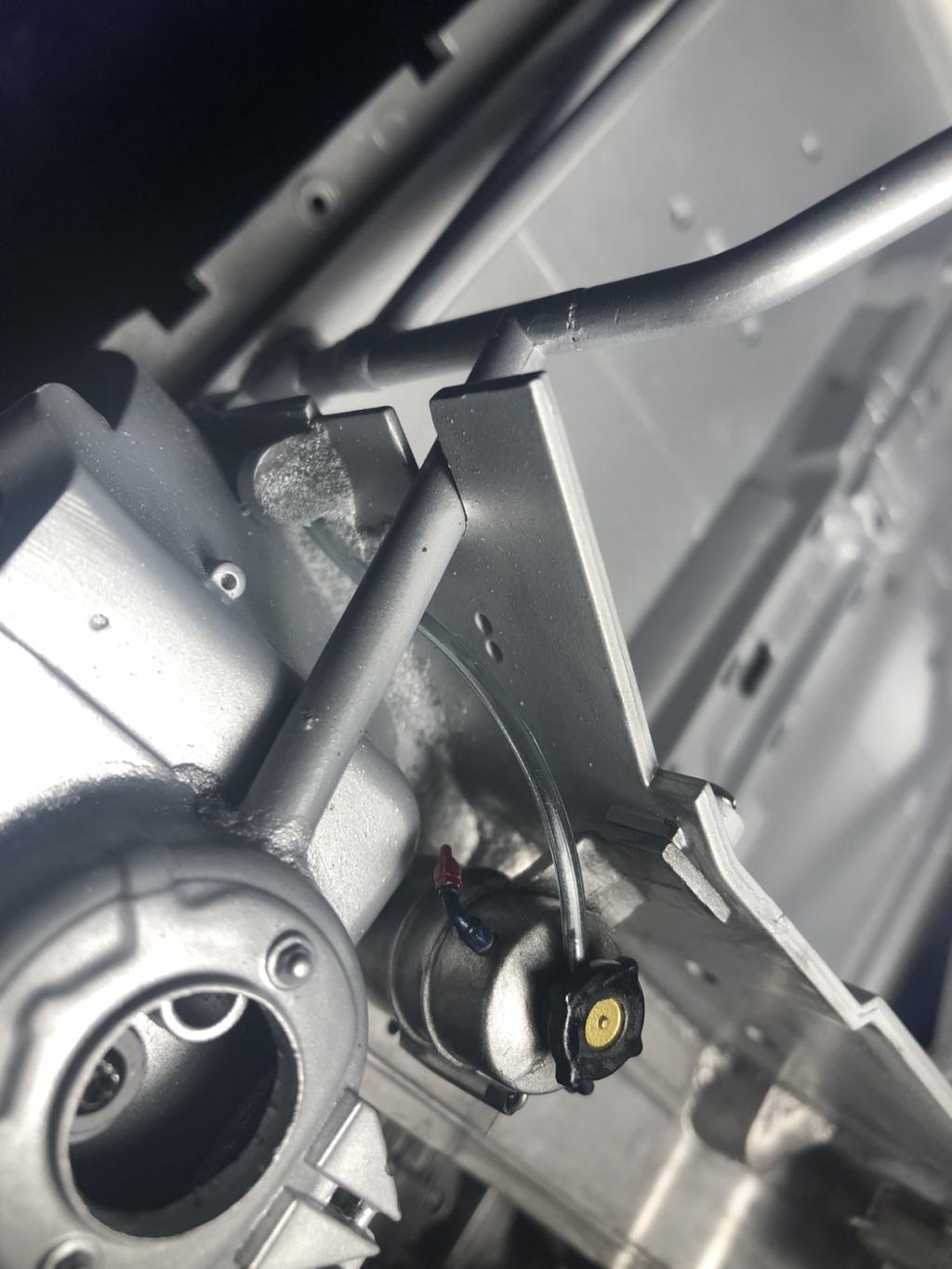

- sistemati raccordi idraulici sui cilindri maestri
- montati cilindri maestri sul firewall

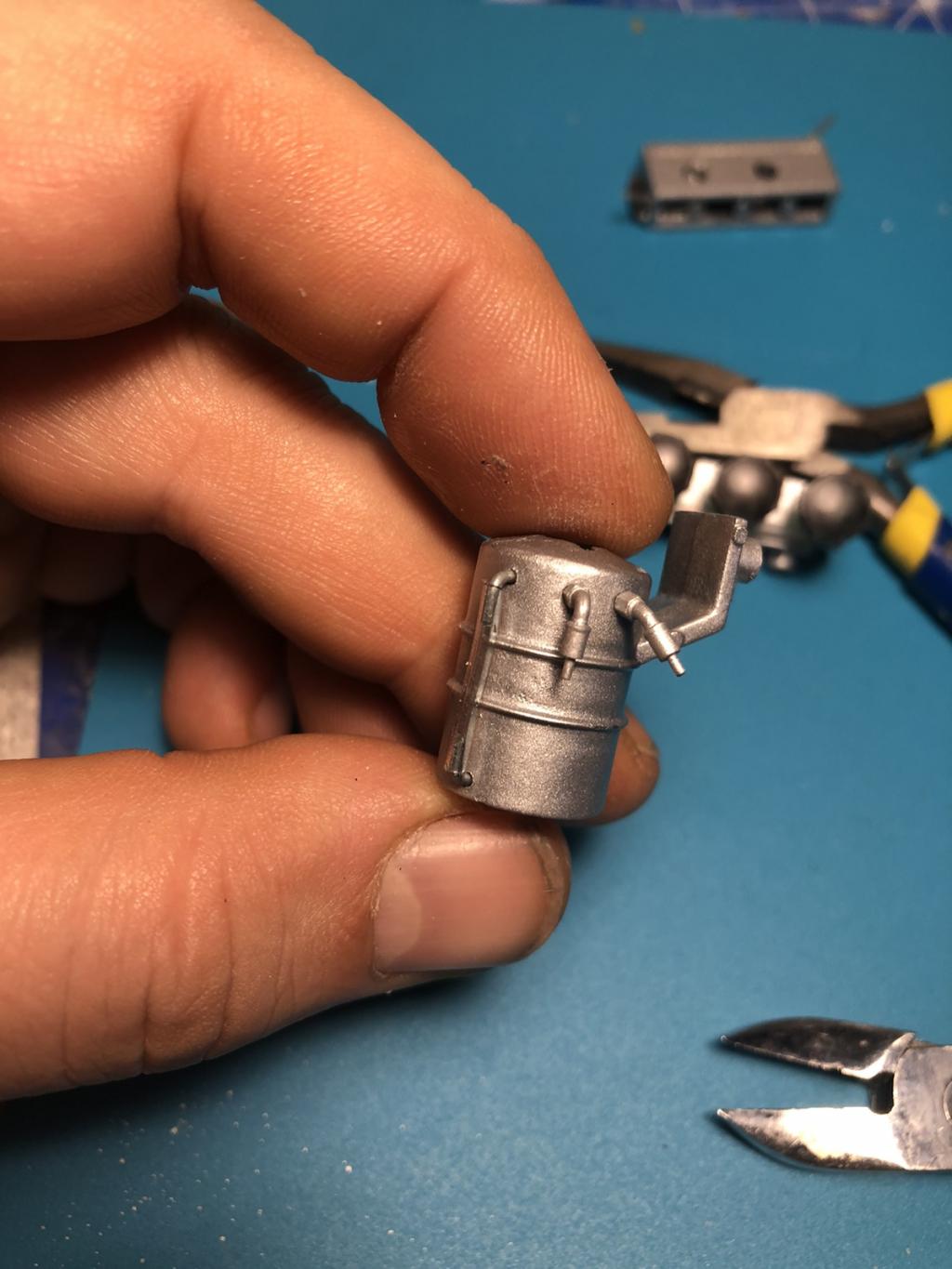

- creati raccordi e livello liquido per serbatotio recupero vapori olio
- creati nuovi raccordi e livello liquido vaso espansione acqua
- eliminato cavi errato rosso tappo vaso espansione e aggiunto tubo trasparente
- montato serbatoi cilindri maestri con dettaglio A,P,F (ant, post, frizione)

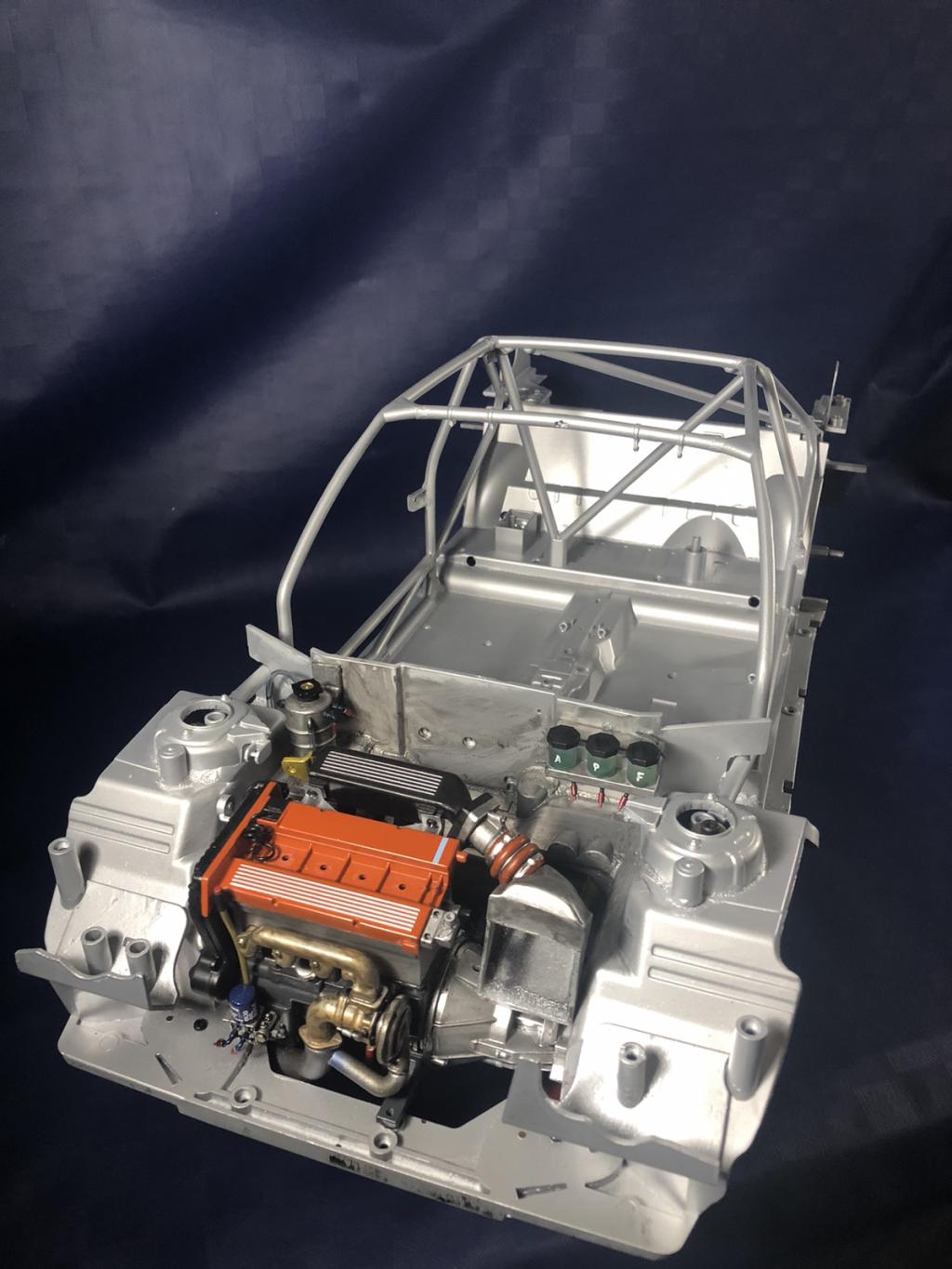

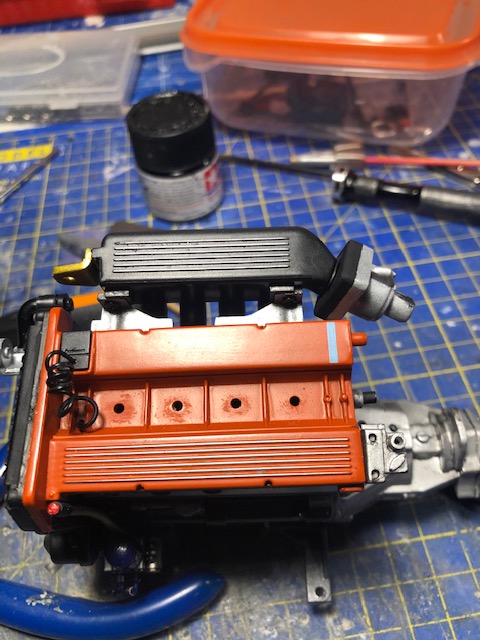

Montaggio a secco del motore per verifica ingombri.
- pitchup
- L'eletto
- Messaggi: 34077
- Iscritto il: 16 giugno 2008, 14:34
- Che Genere di Modellista?: Mi piacerebbe essere un modellista generico, ci ho anche provato ma alla fine il jet è sempre il primo amore!
- Aerografo: si
- colori preferiti: il verde
- scratch builder: si
- Nome: Max
- Località: Livorno
Re: Delta Monte 91 + Delta muletto + Delta SanRemo 91
Ciao Francesco
cito testualmente dal tuo post: "continuo con i soliti lavori"...ah ah ah ah i soliti li chiami: e per fortuna.
saluti
cito testualmente dal tuo post: "continuo con i soliti lavori"...ah ah ah ah i soliti li chiami: e per fortuna.
saluti
