OV-10A Bronco- verso un diorama

[starmaster]

questo è quello che farò..ed è proprio il periodo che volevo..

e queste sono le decal che ho a disposizione...


se qualcuno ha qualcosa sia in 48 che in 72....

e queste sono le varianti: --> http://wp.scn.ru/en/ww3/a/786/3/1

[starmaster]

decals.... TROVATE!!!!!! perfettamente abbinabili

[Starfighter84]

Ma sono trasferibili Eugè?

[starmaster]

Ma sono trasferibili Eugè?

decals normali ad acqua... ma del foglio userò solo vari elementi; rescue e danger, e le coccarde...ma mi manca la scritta MARINES e tutto quello che va sulle derive... se qualcuno ha... anche in 72

[ilGamma]

ho travato un set di decals prodotte da Joseph della Fireball, ma non ricordo se vanno bene per il tuo

[starmaster]

eccoci quì con il bronco; dopo un po di mesi..ci rimetto mano ma non sarà più GB vietnam

notando le foto ho visto che i bronco montavano l'estensione alle ali, invece il modello proposto ha l'ala corta e alle estremità i rail per i sidewinder, ma non ho trovato neanche una foto con tale configurazione... ma confrontando le immagini degli schemi...sono due ali differenti
qualcuno ha immagini a proposito?

[starmaster]

chi cerca...... trova...

http://www.combatreform.org/killerbees2.htm
la storia del bronco.... e la foto del prototipo ad ala corta....

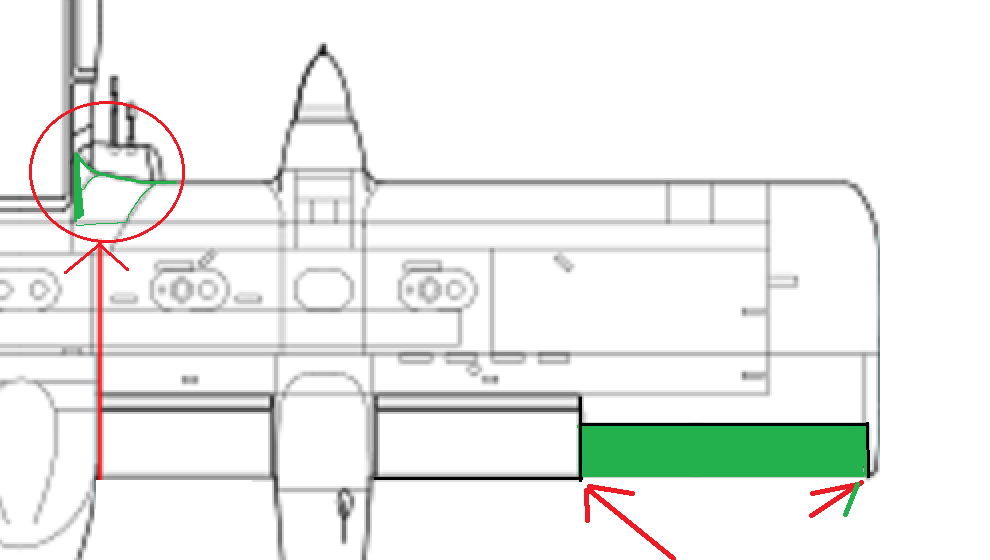

in pratica avevano un'ala corta e alle estremità andavano le rail dei missili; ma all'occorrenza si aggiungeva l'estensione per supportare il maggior carico dovuto alle bombe e alle taniche; e soprattutto per avere una maggiore stabilità; visto che, era essenziale, sui modelli successivi e alla produzione di serie , si ritense che l'ala di maggior estensione era necessaria e fondamentale... non ne sapevo di questa storia..

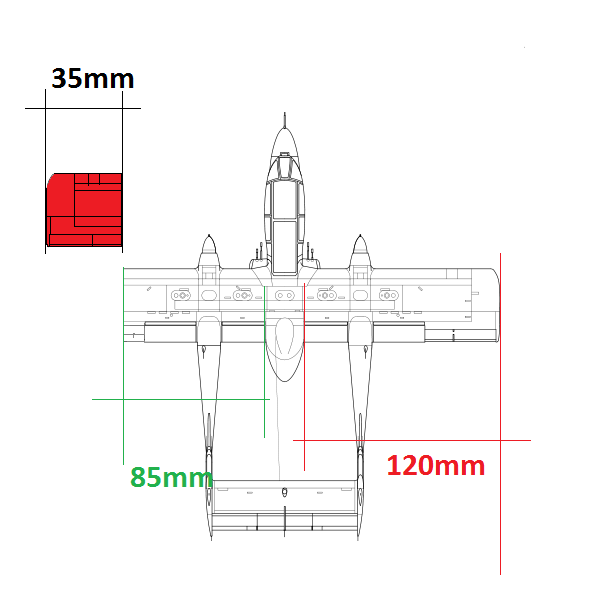

l'ala all'inizio era di 4 metri , poi portata a 6 (12 metri di apertura alare) ;l'ala del modellino misura 85mm equivalente (X48) a 4 metri

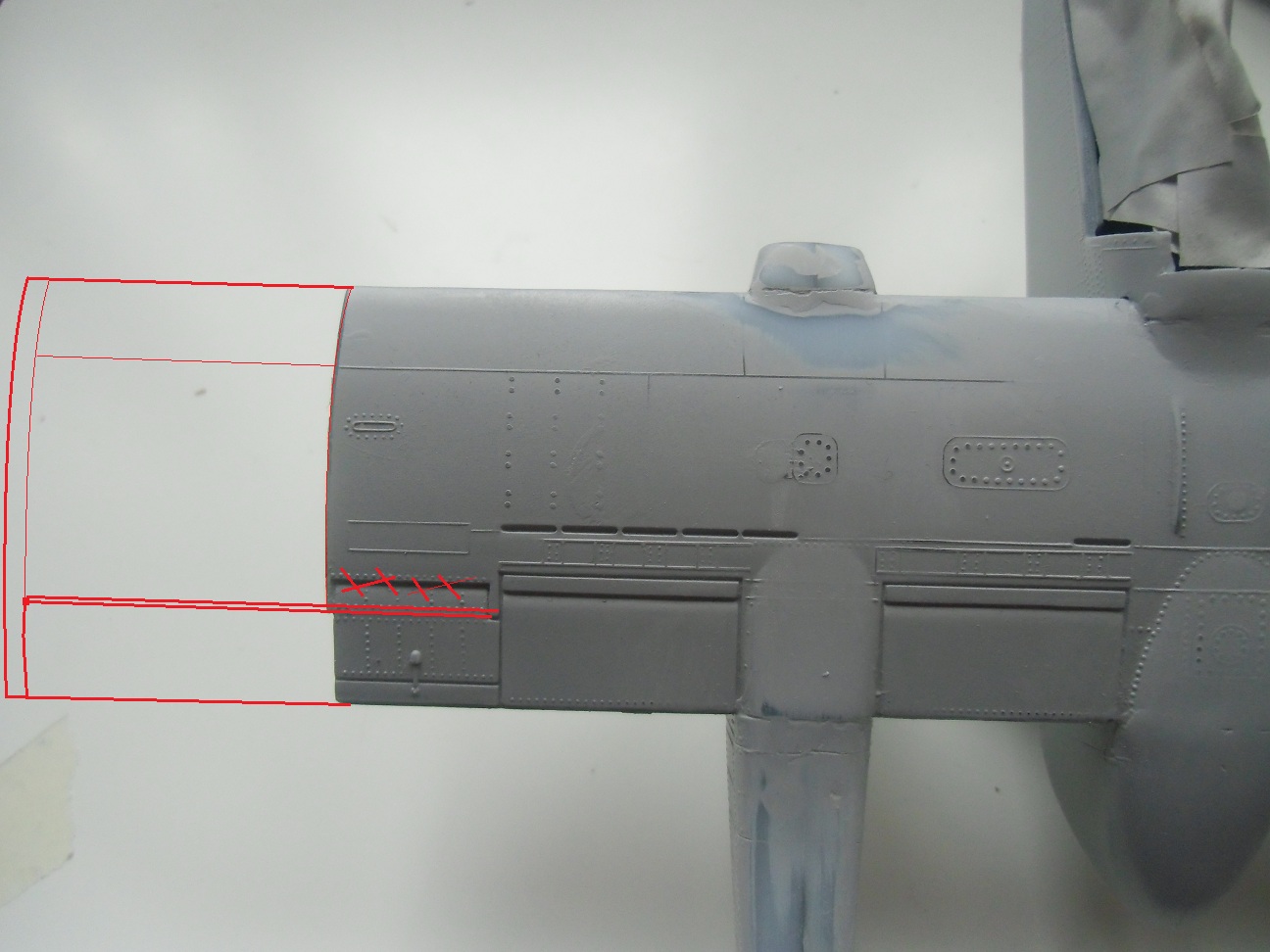

perciò dovrò allungarla e portarla a 12 Cm allungandola di 3,5 Cm

fonte --> http://it.wikipedia.org/wiki/North_Amer ... -10_Bronco


iniziamo.....e vediamo che riesco a combinare

[starmaster]

e per oggi... mi fermo, aspetto che tutto tiri bene e domani inizieremo a dare la forma definitiva.......................

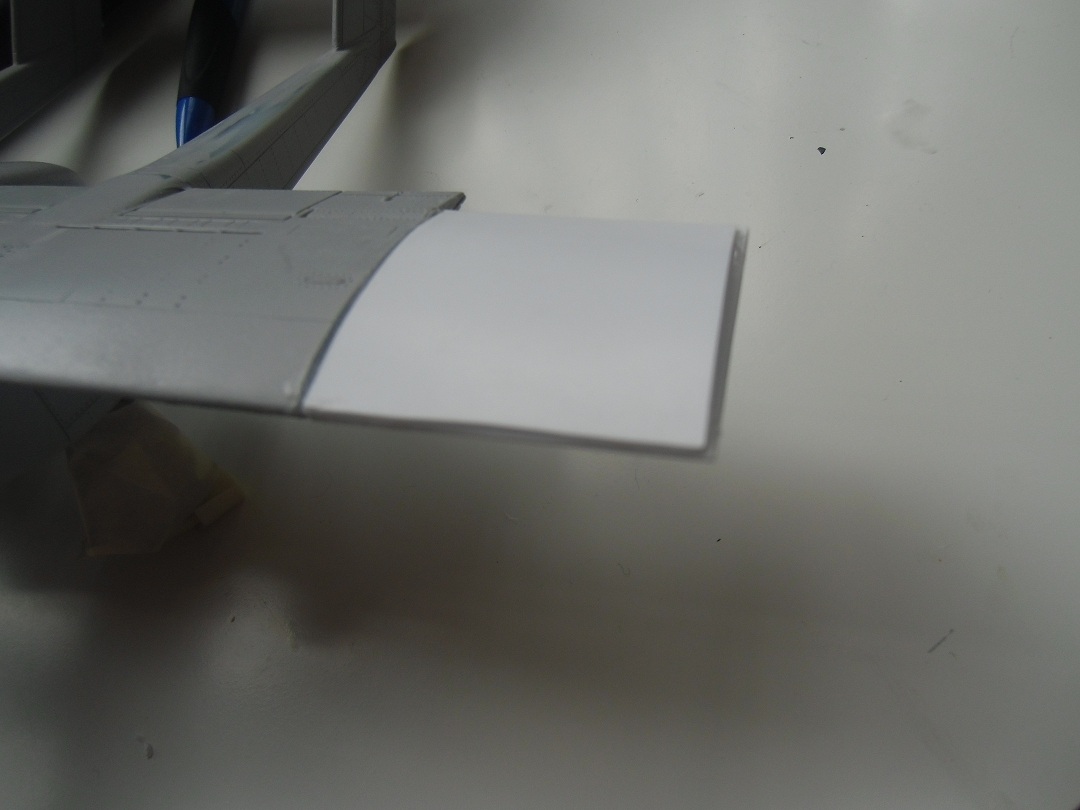

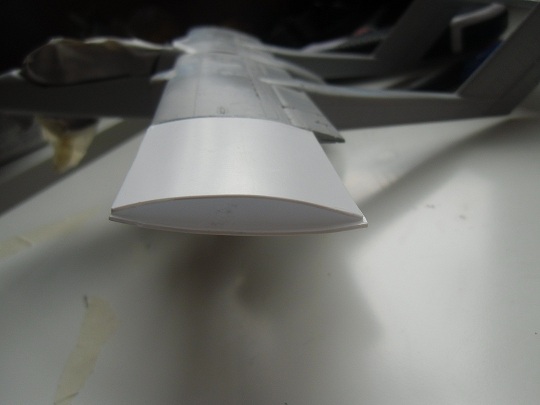

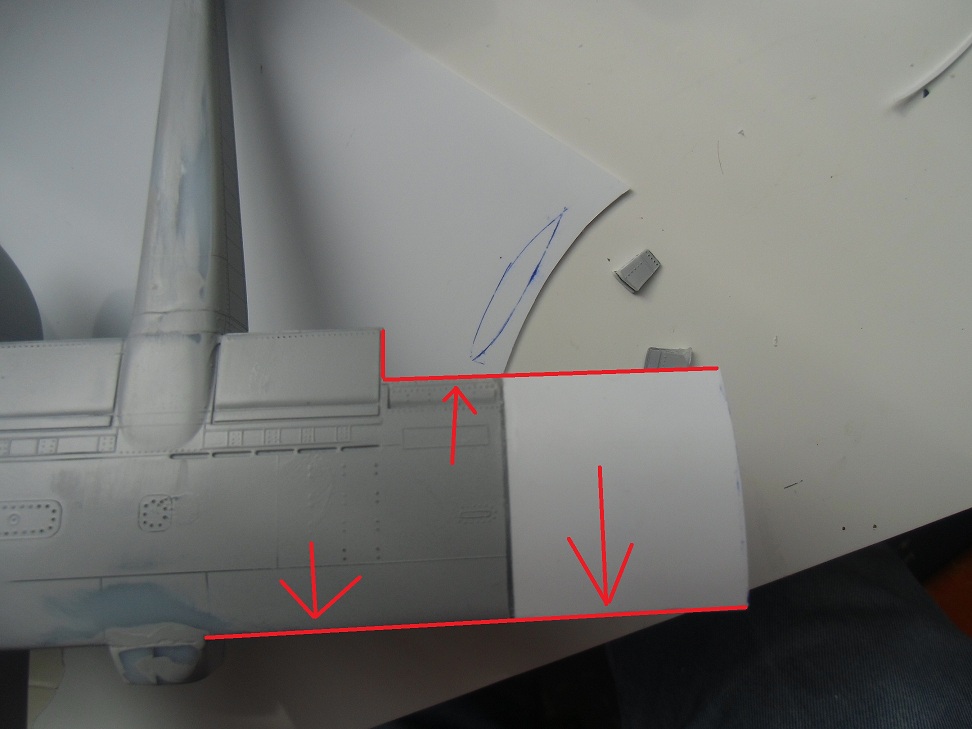

ho attaccato due sezioni di plasticard 0,5 a misura lasciandomi un pò di tolleranza per poi rifilare e carteggiare<,

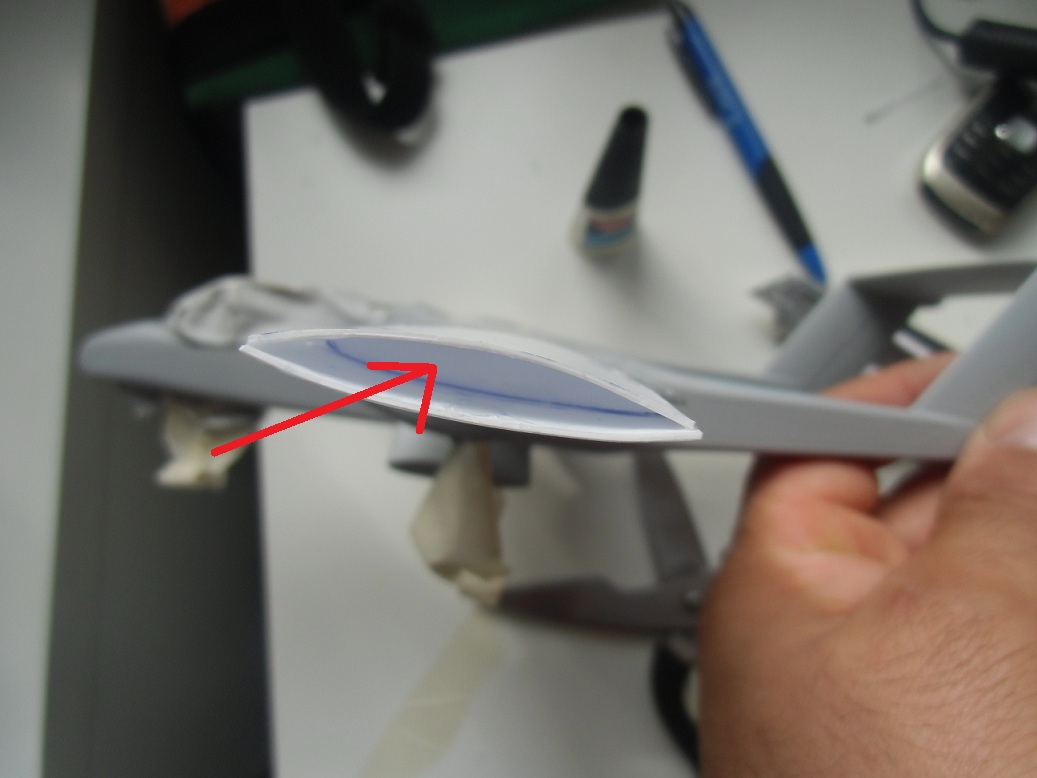

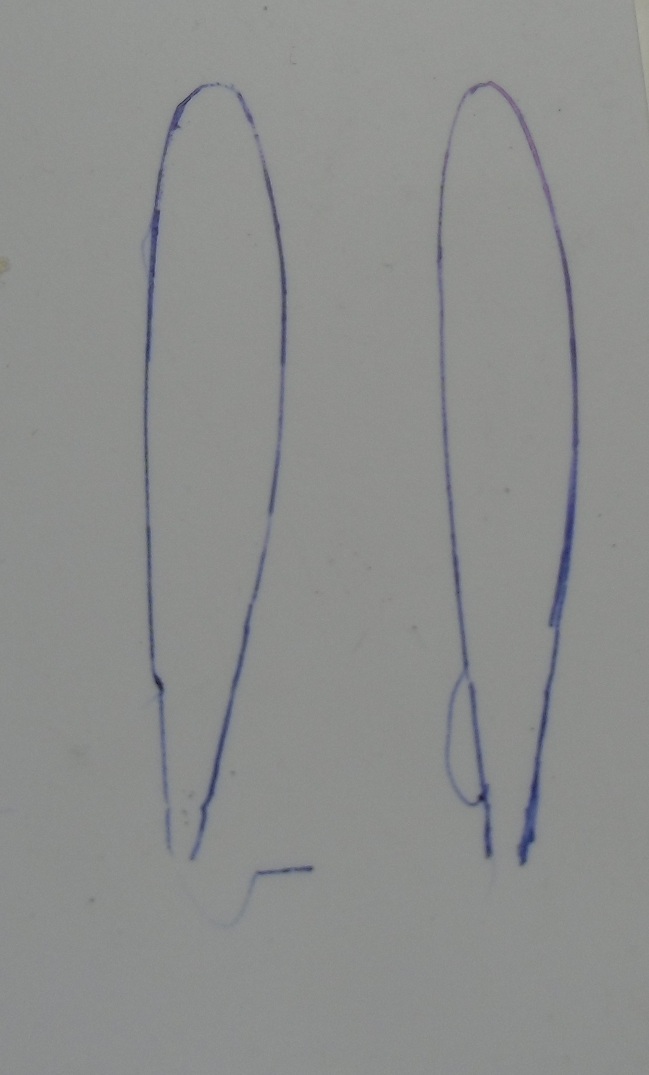

per irrobustire ho inserito una sezione sagomata....

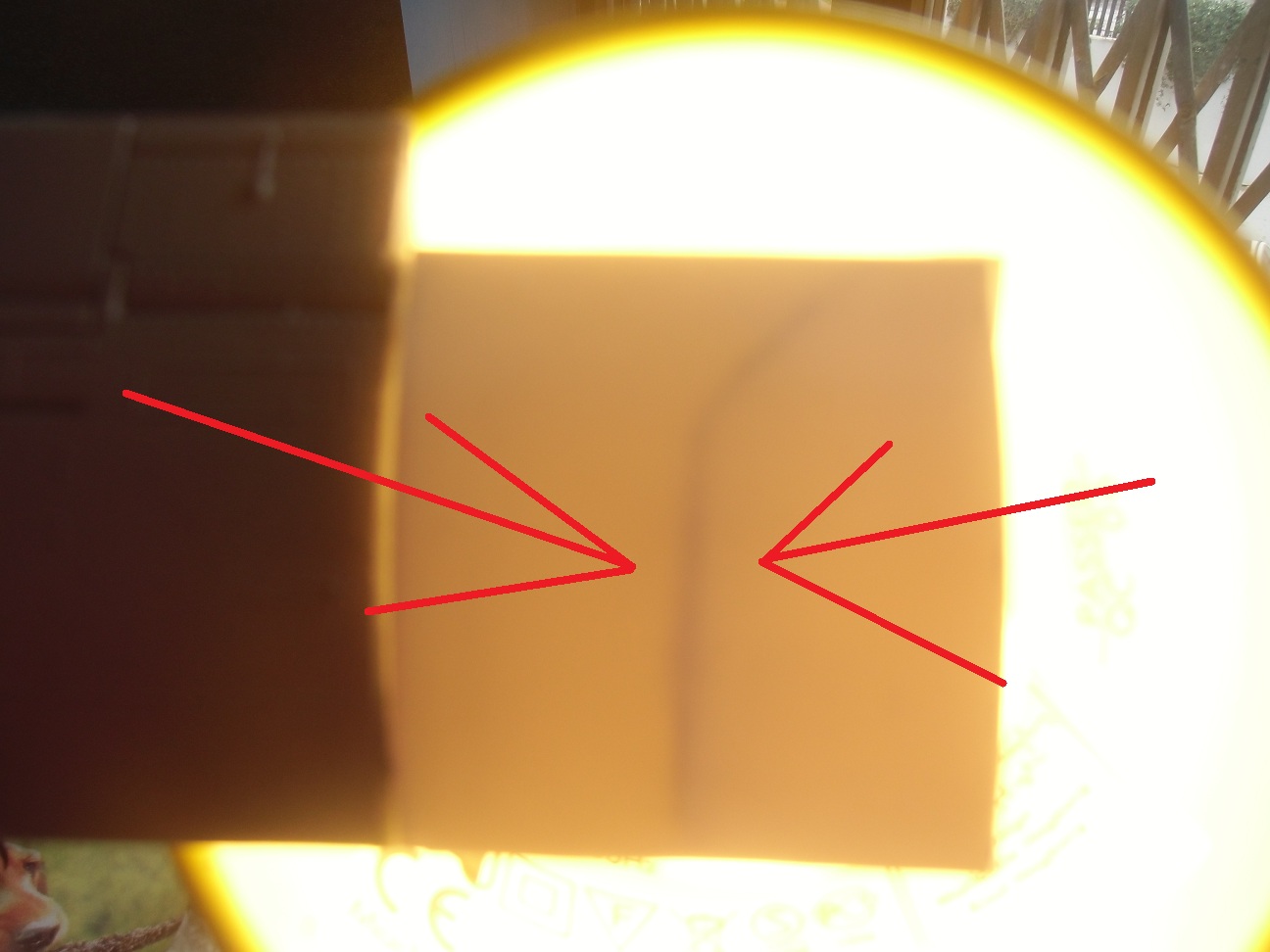

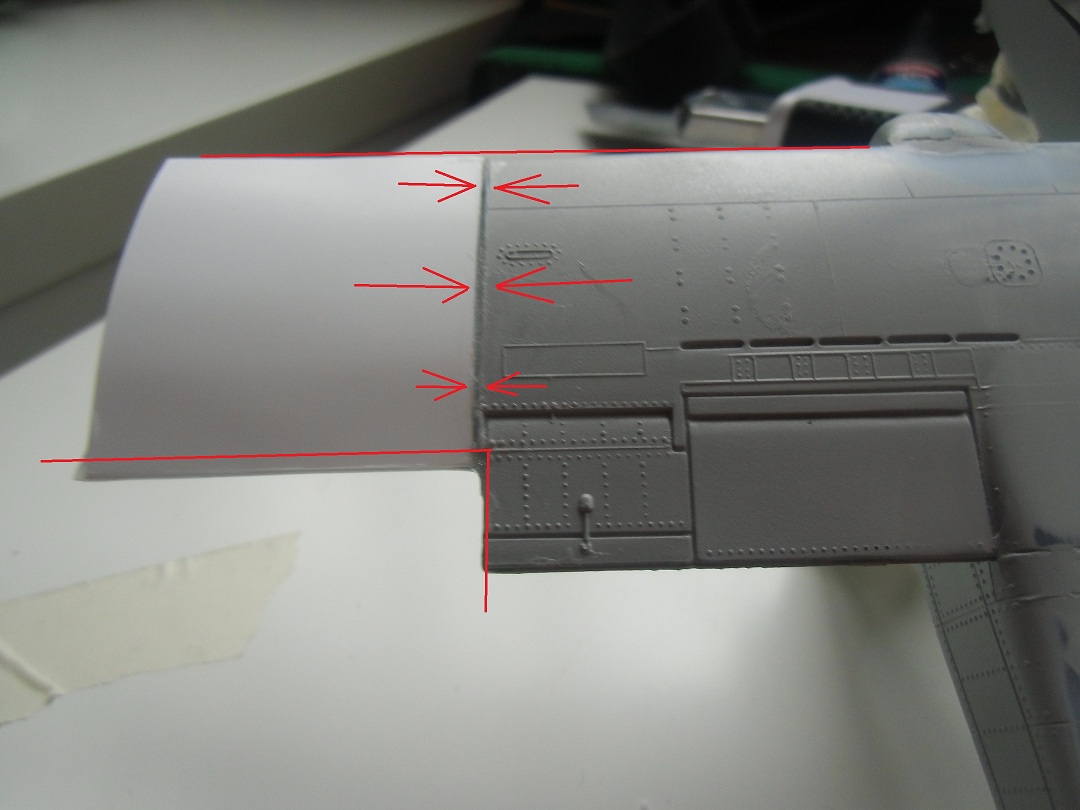

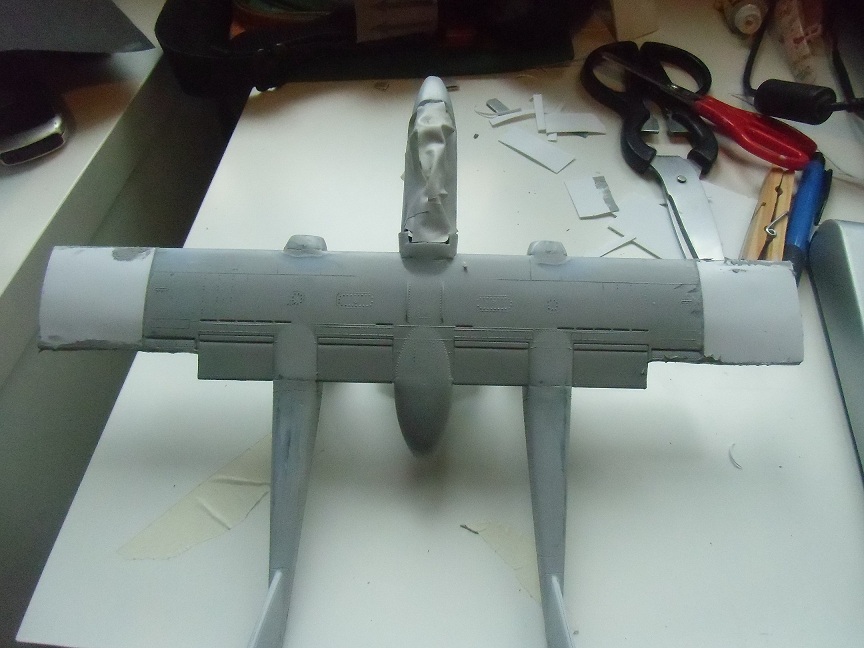

poi ho rifilato portando a squadra...e portare a misura il piano alare, la giunzione della "saldatura" è venuta abbastanza a filo...

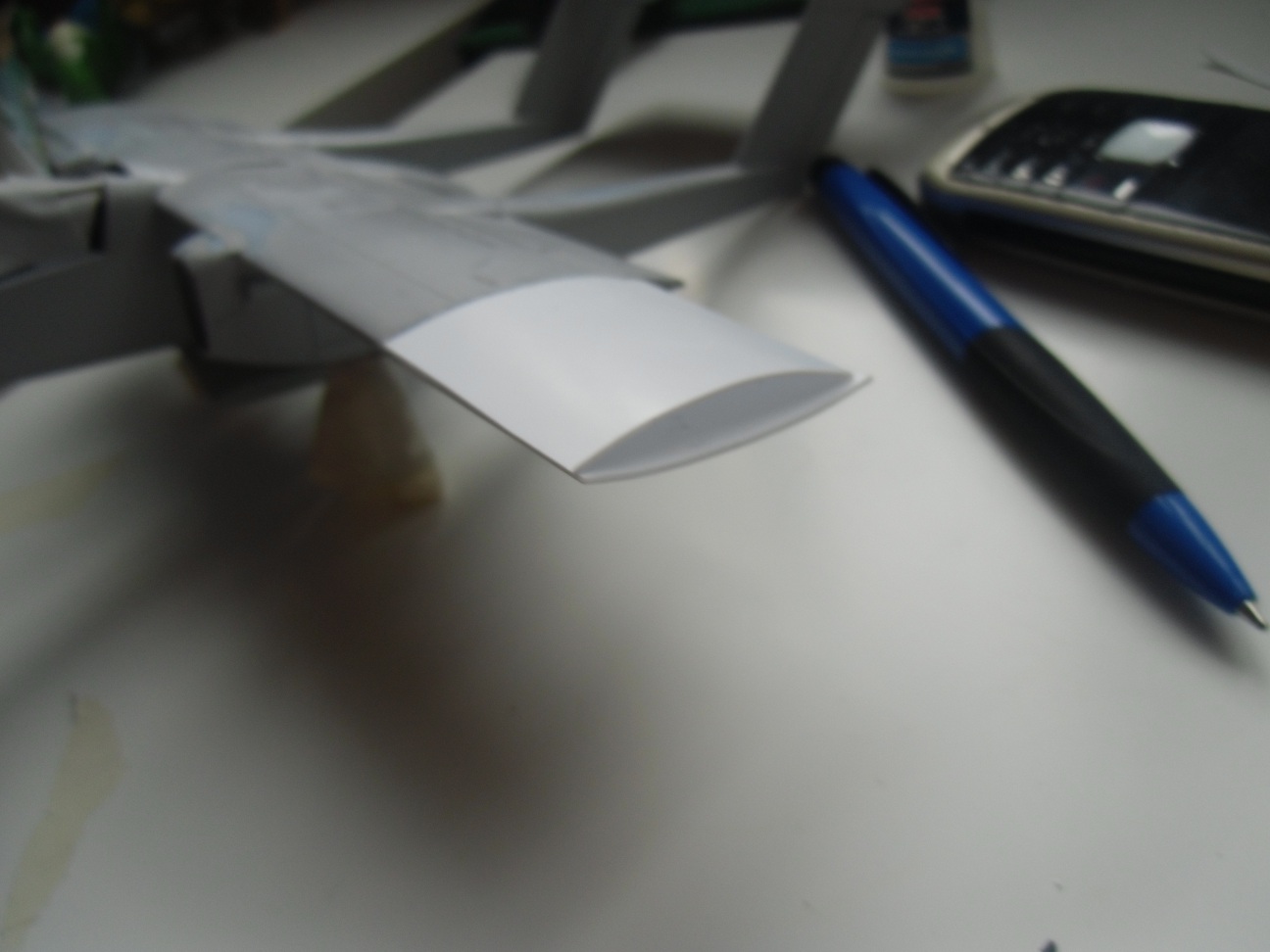

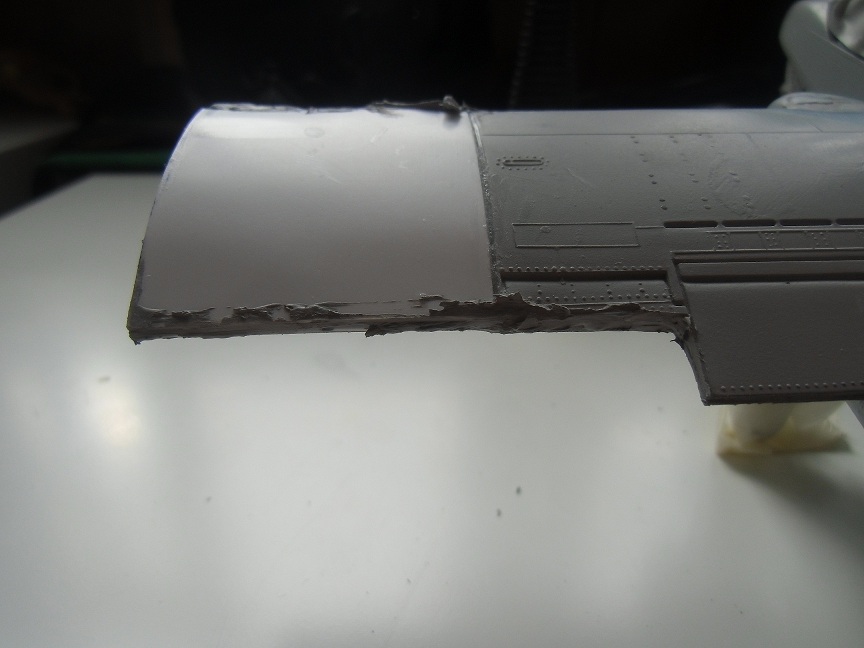

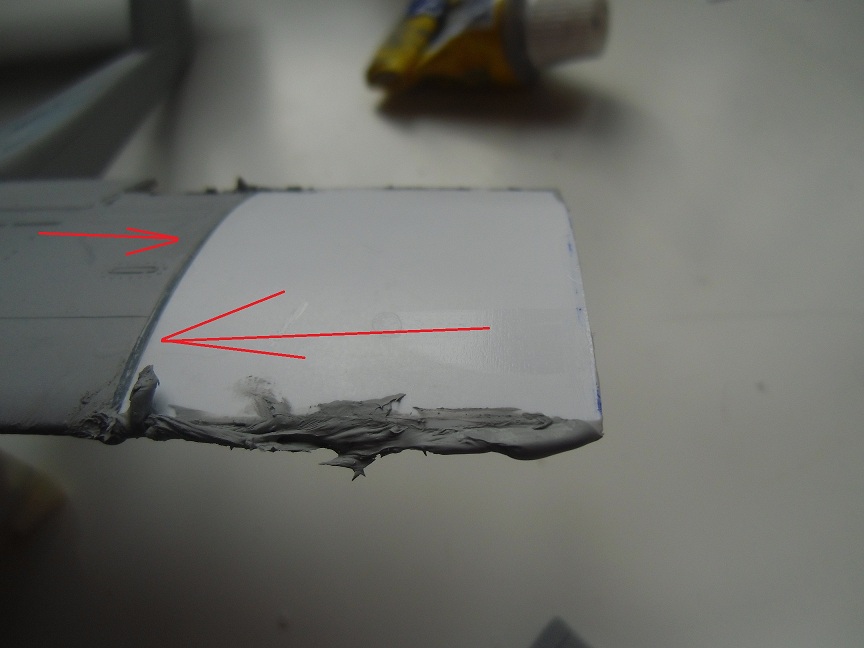

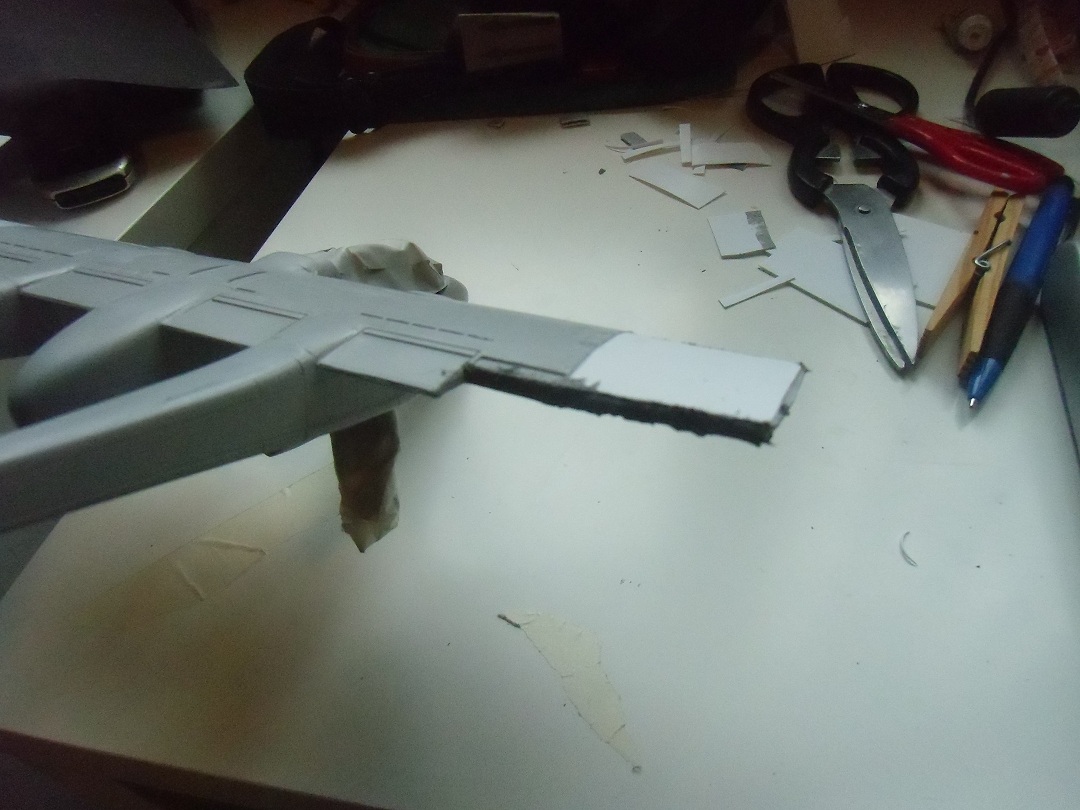

gli ho dato una lieve carteggiata per vedere cosa succedeva,, e per il momento tutto bene; poi ho stuccato il bordo d'attacco per poi una volta indurito, levigarlo a "tondo"



anche il posteriore...dove andrà poi il flap



per il momento aspetto che si indurisca tutto...

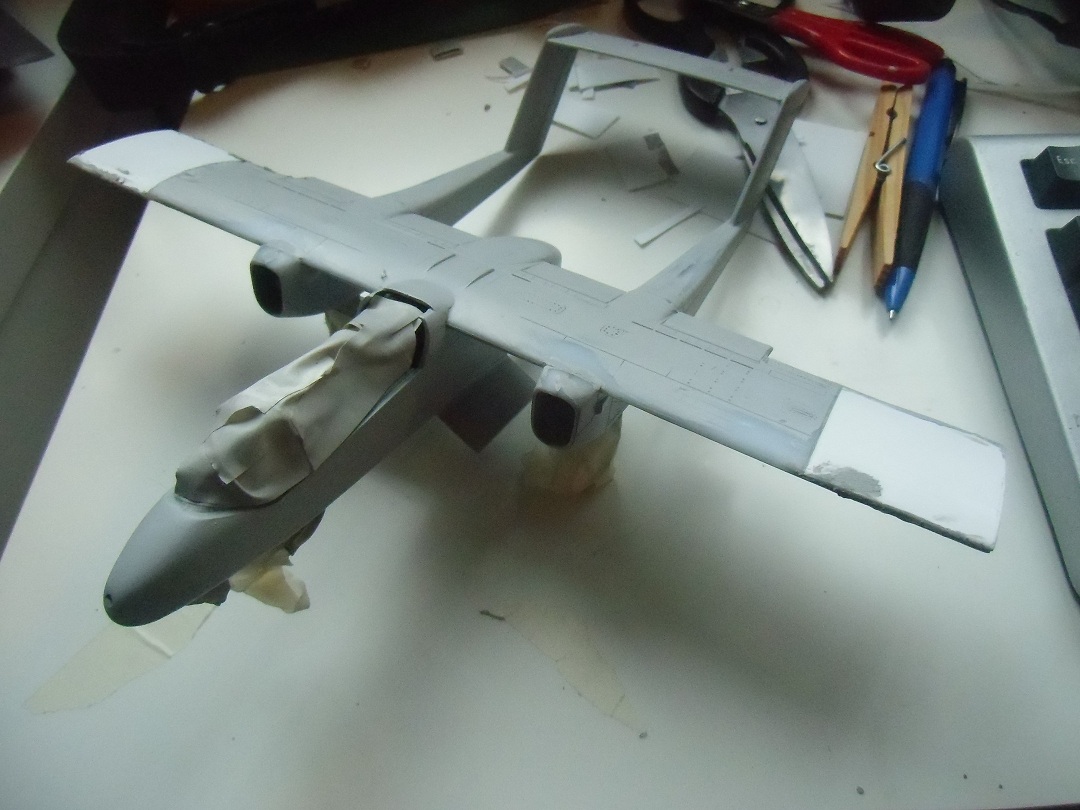

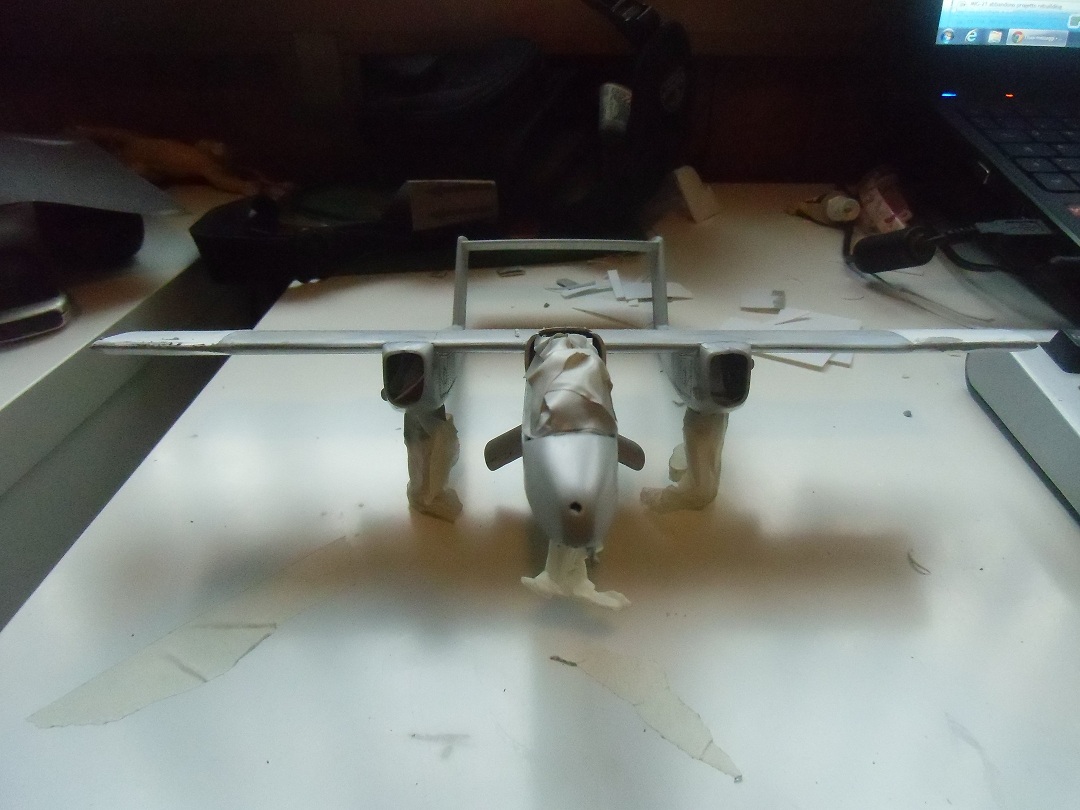

questa sarà la modifica sostanziale dell'ala

[microciccio]

Eccellente lavoro Eugenio!

L'unica cosa che mi sento di dire è che forse avrei inserito almeno tre centine per ogni lato al fine di garantire maggior rigidità e mantenimento della forma all'insieme. Capisco anche che si sarebbe trattato di un lavoro più lungo e, tutto sommato, noiosetto.

Ancora complimenti.

microciccio

PS: avevo completamente dimenticato che i prototipi del Bronco erano dotati di quella alettina di apertura ridotta.

[manto87]

Che lavorone, io non mi sarei mai imbarcato in un'autocostruzione così importante , quindi grande onore a te! ti seguo!!!
